圓筒式繞組的結構特點是什么？

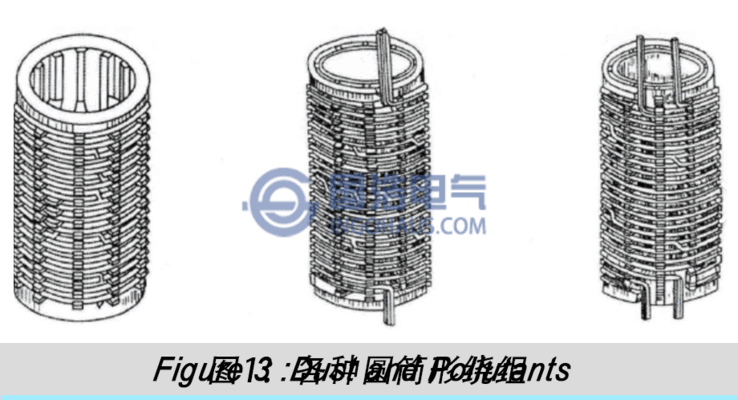

圓筒式繞組可以分為單層、雙層和多層三種結構形式。單層繞組結構簡單，工藝性較好，但其端部支撐穩定性較差。雙層繞組通過將1至6根扁導線連接到繞線模具上并繞制而成，能夠在一定程度上提高繞組的電氣性能和機械強度。多層圓筒式繞組則在絕緣筒上使用圓導線或扁導線進行繞制，這種設計可以提供更大的繞組體積和更高的電流承載能力。

1.繞組結構：

●單層繞組：適用于較低電壓的應用，具有較簡單的結構和較好的工藝性。其繞組的端部支撐通常依賴于外部支撐結構，因此穩定性相對較差。

●雙層繞組：通過在繞線模具上繞制兩層導線，能夠有效提高繞組的絕緣等級和電氣性能。雙層繞組在設計時需要確保各層之間的絕緣良好，以避免因?qū)娱g絕緣不良引起的短路或漏電問題。

●多層繞組：適用于需要較大電流和較高電壓的應用。多層繞組能夠提供較大的繞組體積和更高的電流密度。在實際應用中，多層繞組的制作工藝較為復雜，需要精確控制繞制過程，以確保繞組的整體性能和穩定性。

2.高壓繞組設計：

對于35kV及以上的高壓繞組，為了確保電壓分布均勻，通常在繞組內層設置靜電屏，并與繞組線端相連。靜電屏的使用能夠有效抑制電場集中現象，減少電壓分布不均引起的局部電場強度過高，從而提高繞組的絕緣性能和可靠性。

3.絕緣材料：

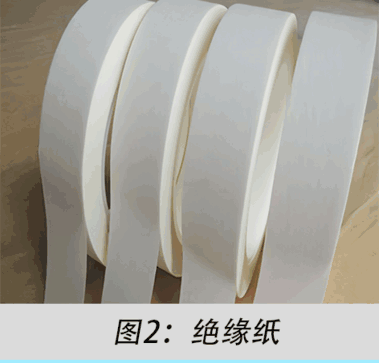

層間絕緣材料通常采用電纜紙或油道，以保證繞組的電氣絕緣強度和機械強度。電纜紙是一種常用的絕緣材料，具有良好的耐高溫性能和電氣絕緣性能。油道則用于進一步增強絕緣效果，并提供有效的散熱能力。此外，繞組兩端的絕緣件需填平，以確保繞組的絕緣系統完整無缺，并防止由于邊緣不平整而導致的局部放電現象。

綜上所述，圓筒式繞組的結構特點包括其分層設計、絕緣配置及高壓繞組的特殊要求。這些特點決定了其在不同應用中的適用性和性能表現。
