變壓器在繞線中對焊點有什么要求？

在繞線工藝中，焊點的質量直接關系到整個繞線組件的性能與可靠性。合適的焊接方法與嚴格的焊點要求，是確保繞線產品電氣性能穩定、機械強度足夠以及長期運行安全的關鍵因素。而相關焊點的要求包括以下內容：

1.焊接方法的選擇

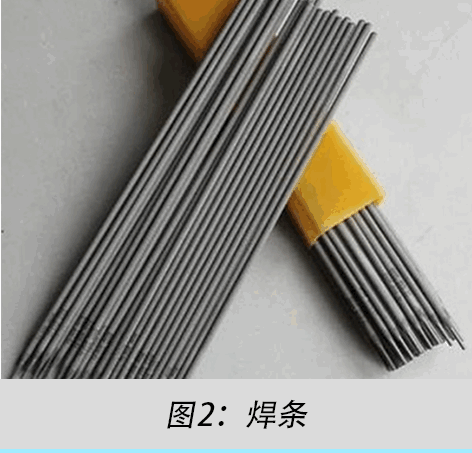

對于厚度小于 1.7mm 的扁銅線采用搭焊，搭頭部分銼成契形，用 15% 銀的銀銅焊條進行焊接。這種焊接方式適用于較細的扁銅線，銀銅焊條可提高焊接處的電阻率，使電流傳導更為穩定，常用于一些對導電性和連接強度要求較高的小型繞線裝置，如精密電子儀器中的小型變壓器繞組等。而對于大于 1.7mm 的扁銅線則采用對焊。對焊能更好地保證較粗導線連接的牢固性與整體性，在大型電力變壓器繞組等大電流、高電壓的繞線場景中應用廣泛，可有效承載較大的電流負荷，減少因連接不良導致的發熱和損耗。

2.焊接質量的基本要求

● 牢固緊密與表面處理：焊接處要牢固緊密，這是確保繞線在承受機械應力（如振動、拉伸等）時不會出現松動或斷裂的關鍵。接頭挫平砂光可避免因接頭處不平整而產生局部電場集中或影響繞線的緊密排列。

● 位置限制：焊頭不能在換位處和梳齒間。換位處和梳齒間是繞線中較為關鍵且結構復雜的區域，焊頭在此處容易破壞原有的電場分布和機械結構完整性，增加局部放電和機械損傷風險。在高壓繞組繞制中尤其要嚴格遵循，以維持繞組內部電場的均勻性和機械穩定性，提高絕緣性能和抗短路能力。

3.多根導線焊接規范

● 焊接位置錯開：多根導線的焊接應相互錯開，錯開距離在 80mm 以上。這樣可避免多個焊接點集中導致的局部過熱、磁場干擾等問題，使電流分布更均勻。

● 數量與位置限制：多根并繞時每根焊接不得超過 1 處，焊接根數有嚴格限制，且接頭要錯開。這能防止因過多焊接點削弱導線的整體強度和導電性，保證繞線的一致性和可靠性。在各類多股并繞的繞組設計中均需遵循，例如一些特殊的高頻變壓器或?qū)@組均勻性要求高的場合。

4.清潔要求

焊接過程中不允許有銅屑或者鋁屑落在繞組中。銅屑可能會導致繞組短路，破壞絕緣，影響繞線的電氣性能和安全性。在所有繞線操作環境中都必須嚴格把控，無論是小型電子設備繞線還是大型電力設備繞線，都要確保工作區域清潔，防止異物混入。

繞線中的焊點要求涉及焊接方法、質量、位置以及清潔等多方面，這些要求都是基于保障繞線產品的電氣性能、機械強度和運行安全而制定的。在不同的繞線應用領域，從精密電子到大型電力設備，嚴格遵循焊點要求對于提高產品質量和可靠性起著不可或缺的作用。
