餅式繞組的特點有哪些？

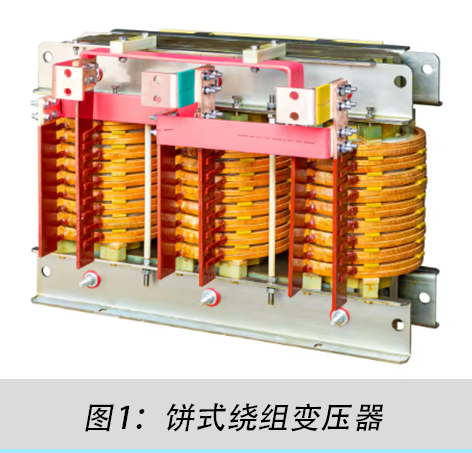

在變壓器繞組的眾多類型中，餅式繞組有著顯著的特點和廣泛的應用。餅式繞組主要用于電壓較高、容量較大的高壓變壓器。例如大型電力變壓器，其良好的機械性和散熱性能夠適應高電壓、大容量帶來的高電場強度、大電流和復雜的熱交換需求。深入了解餅式繞組的特點有助于我們更好地理解其在不同場景下的適用性，以下將詳細闡述。

1.結構特點

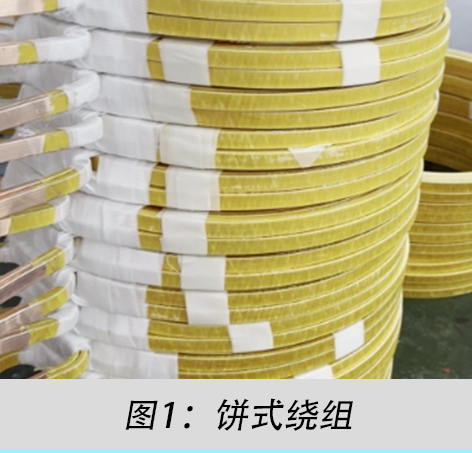

餅式繞組由多個線餅組成，每個線餅是由導線在一個平面上繞制多圈形成類似圓盤的形狀，然后這些線餅在軸向堆疊起來。相鄰線餅之間通過墊塊等絕緣材料隔開，形成油道或氣道，這種結構使餅式繞組在外觀上呈現出明顯的餅狀分層。

2.電氣性能特點

● 餅間電容較小：由于線餅之間有一定的間隔，且主要的電場分布是在每個線餅內部和線餅與鐵芯之間，使得餅間電容相對較小，在一些對電容敏感的電路環境中有優勢。

● 漏電抗相對較大：在餅式繞組中，電流從一個線餅通過連接線過渡到下一個線餅，電流路徑相對復雜，磁力線交鏈情況也較為復雜，導致漏電抗相對較大，可用于需要特定短路阻抗的變壓器設計。

3.機械與散熱性能特點

● 機械強度高：餅式繞組由于有墊塊在軸向和輻向提供支撐，端部支撐面大，在短路等情況下能承受較大的軸向力和輻向力，穩定性好，能有效防止繞組因外力而變形。

● 散熱性能優異：相鄰線餅之間的墊塊形成了良好的散熱通道，冷卻介質（如變壓器油）可以在這些通道中流動，有效地將熱量帶走，保證繞組在運行過程中能維持合適的溫度。

餅式繞組以其獨特的結構、電氣、機械和散熱性能特點，在高電壓、大容量變壓器等特定應用場景中發揮著關鍵作用。在設計變壓器時，需要綜合考慮各種因素，依據實際的電壓、容量、散熱和機械穩定性等要求，合理選用餅式繞組，以保障變壓器的高效、穩定運行。
