層式繞組的特點有哪些？

在變壓器繞組的類型中，層式繞組有著獨特的地位。而層式繞組適用于電壓較低、容量較小的變壓器繞組，如小型配電變壓器的低壓繞組、一些控制變壓器的繞組等。了解其特點對于合理選擇變壓器繞組形式具有重要意義，下面將詳細闡述層式繞組的特點。

1.結構特點

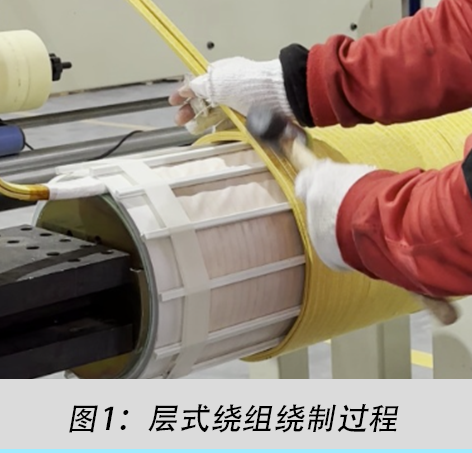

層式繞組是將導線一層一層地繞制在鐵芯柱上。每一層的導線緊密排列，相鄰層之間通過絕緣材料隔開。這種結構使得層式繞組在外觀上呈現出規整的層次，從軸向看是層層疊加的形式。其結構相對簡單，繞制工藝相對容易理解和實施。

2.電氣性能特點

● 層間電容較大：由于其結構特點，相鄰層之間的距離相對較近，電場分布在層間較為集中，這使得層間電容較大。在高頻交流情況下，電容的影響會比較明顯，一定程度上可改善電壓分布。

● 漏電抗相對較?。?/span>因為電流在層內的路徑相對較短，磁力線在層間的交鏈情況比較簡單，所以漏電抗相對較小，這對于一些對短路阻抗要求較低的變壓器應用場景比較合適。

3.機械與散熱性能特點

● 機械強度軸向較弱：在軸向方向的機械強度相對較弱。如果受到較大的軸向力（如短路時產生的軸向電磁力），容易發生層間的變形。

● 散熱性能較差：層式繞組的散熱主要依靠層間的熱傳導，熱傳遞路徑相對復雜，而且沒有專門的散熱油道或氣道，所以在散熱方面效率不高。

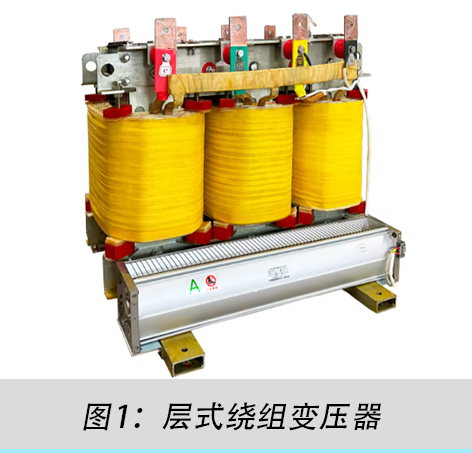

層式繞組以其獨特的結構、電氣性能、機械和散熱性能特點，在特定的低電壓、小容量變壓器應用中發揮著作用。在設計和選擇變壓器繞組形式時，需要綜合考慮各種因素，根據實際的電壓等級、容量以及運行環境等條件，合理選用層式繞組或其他類型的繞組，以確保變壓器的性能和可靠性。
